Se você está procurando um projeto de amplificador de áudio simples, barato e fácil de montar, esse circuito pode ser uma ótima opção para iniciantes na eletrônica.
Recentemente eu resolvi testar o projeto do Richard na prática para ver como ele se comportava montado na bancada. O resultado me surpreendeu, principalmente considerando a quantidade reduzida de componentes e a simplicidade do circuito.
Neste artigo você vai encontrar:
- o vídeo completo do teste;
- o esquema elétrico;
- o layout da placa utilizado;
- e algumas observações importantes sobre componentes equivalentes que também funcionam no projeto.
Vídeo do teste do amplificador

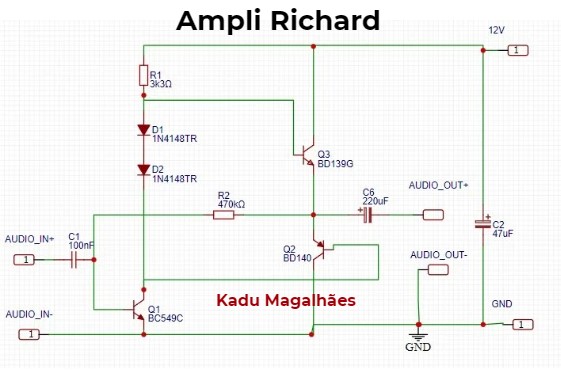

Esquema elétrico do amplificador

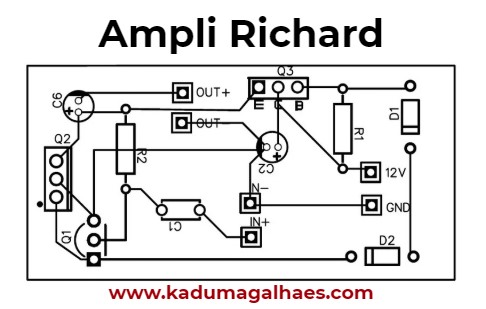

Layout da placa utilizado

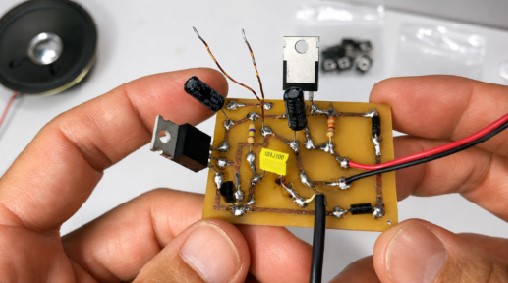

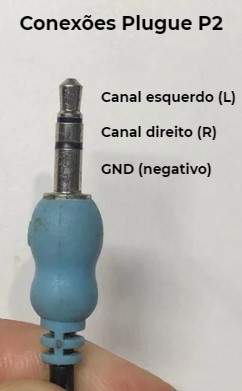

Componentes utilizados no meu teste
No meu caso, eu não tinha exatamente todos os componentes originais do projeto disponíveis no momento da montagem. Mesmo assim, resolvi testar utilizando os componentes disponíveis.

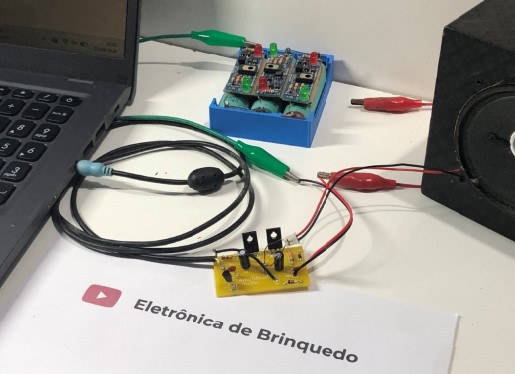

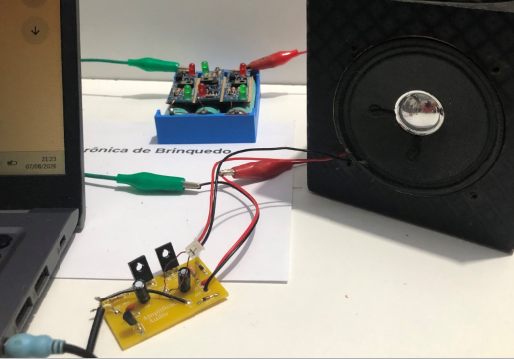

O circuito funcionou normalmente, conforme mostrado no vídeo, porém o áudio ficou com menos ganho em relação ao projeto original.
Os componentes utilizados no meu teste foram:
- transistor BC337;
- diodos 1N4007;
- TIP31 C e 32C no lugar dos transistores originais de saída.
Mesmo funcionando, o resultado final ficou um pouco diferente do projeto original, principalmente na potência e no ganho do áudio.
Componentes recomendados
Para obter um resultado mais fiel ao circuito original, o ideal é utilizar exatamente os componentes indicados no esquema do Richard.
No vídeo eu utilizei componentes alternativos porque eram os que eu tinha disponíveis na bancada no momento do teste.
Ainda assim, o circuito funcionou bem e pode ser uma ótima opção para quem quer:
- aprender eletrônica prática;
- montar seu primeiro amplificador;
- estudar amplificadores transistorizados;
- ou simplesmente fazer experiências na bancada.
Considerações finais
Uma das partes mais interessantes desse projeto é justamente a simplicidade. Mesmo utilizando componentes alternativos, foi possível obter funcionamento e um resultado bastante interessante.
Se você montar esse circuito, faça testes com diferentes transistores e compartilhe seus resultados.
