O multímetro é uma das ferramentas mais úteis para quem deseja fazer testes rápidos e pequenos reparos elétricos com segurança. Com ele, é possível descobrir rapidamente se um fio está rompido, se uma tomada está energizada, se uma bateria ainda está boa e até verificar o funcionamento básico do alternador do carro.
Neste guia você aprenderá os testes mais comuns que qualquer iniciante pode fazer.
1. Como testar um interruptor, botão ou chave
Coloque o multímetro na função de continuidade (ou resistência).
Encoste uma ponta de prova em cada terminal do interruptor.
- Interruptor desligado: não deve haver continuidade.
- Interruptor ligado: o multímetro deve indicar continuidade ou resistência próxima de zero.
Se o resultado não mudar ao acionar o interruptor, provavelmente ele está com defeito.

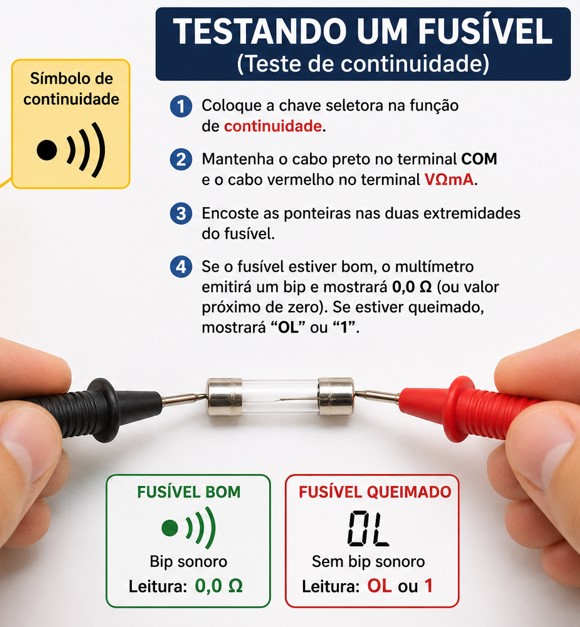

Como Realizar o Teste de Continuidade
O teste de continuidade é uma das funções mais utilizadas do multímetro. Ele permite verificar rapidamente se existe uma ligação elétrica entre dois pontos, sendo ideal para testar fios, cabos, interruptores, fusíveis, trilhas de placas e diversos outros componentes.

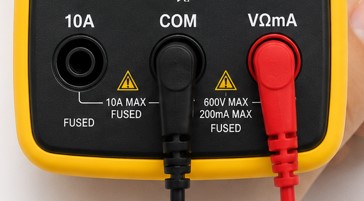

Primeiro, conecte a ponta de prova preta na entrada COM e a vermelha na entrada V/Ω do multímetro.

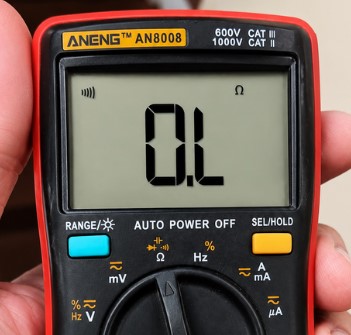

Em seguida, gire a chave seletora para a função de continuidade, normalmente identificada pelo símbolo de um alto-falante (
) ou de ondas sonoras.
Agora basta encostar uma ponta de prova em cada extremidade do componente que será testado.
- Se o multímetro emitir um bip contínuo, existe continuidade elétrica e o componente provavelmente está em boas condições.
- Se não houver bip ou indicação de continuidade, significa que o circuito está interrompido, indicando um fio rompido, um fusível queimado ou um interruptor aberto.
Importante: o teste de continuidade deve ser realizado sempre com o circuito desligado e sem alimentação elétrica. Nunca utilize essa função em tomadas, fontes ou qualquer circuito energizado, pois isso pode danificar o multímetro.
Depois de aprender esse procedimento, você poderá testar rapidamente fios, extensões, fusíveis, interruptores e diversos outros componentes elétricos apresentados neste guia.
2. Como testar um fio
Também utilize a função continuidade.

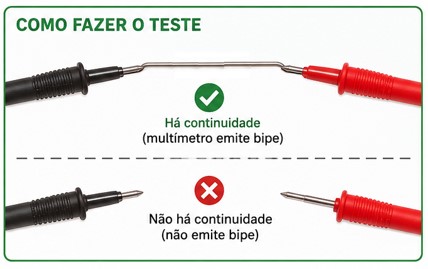

Encoste uma ponta do multímetro em cada extremidade do fio.
Se houver continuidade, o fio está íntegro.
Se não houver leitura, o fio provavelmente está rompido internamente.
3. Como testar uma extensão ou Cabos Elétricos
Faça exatamente o mesmo teste de continuidade.
As extensões são formadas por 2 fios em paralelo. Realize o teste de continuidade em cada fio (condutor) individualmente.
Confirme também que não existe continuidade entre os dois polos da extensão, pois isso indicaria um curto-circuito.

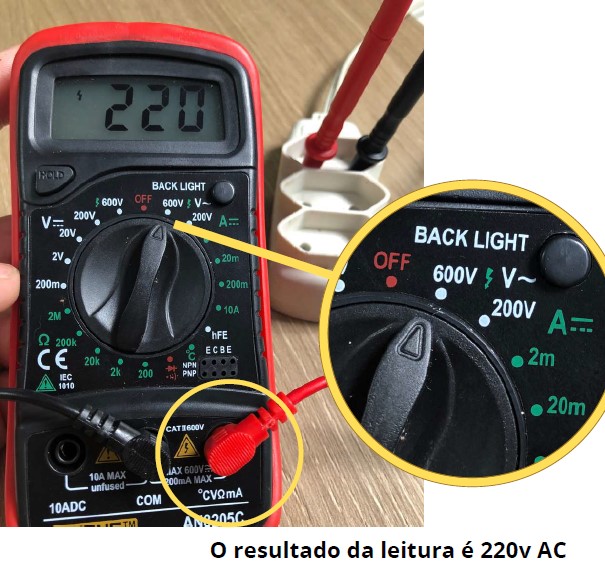

Outra forma de testar uma extensão seria liga-la na tomada e depois realizar o teste de tensão como apresentado abaixo. Ela deveria apresentar a mesma tensão da rede eletrica.
Atenção: extensões podem apresentar falhas intermitentes ou mal contato quando o fio está internamente partido. Por isso ao relizar os testes, realize movimentos no cabo para ver se a leitura de tensão permanece estável.
4. Como testar uma tomada
Atenção: este teste envolve risco de choque elétrico, portanto tenha cuidado.

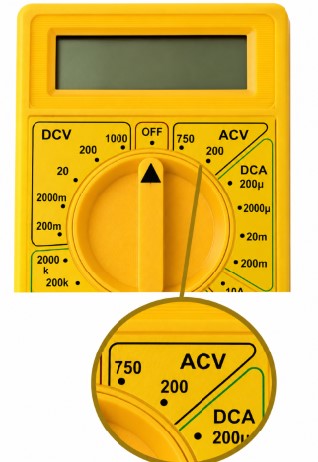

Coloque o multímetro na escala de tensão alternada (CA). No caso de rede elétrica de 220v, selecione no multimetro a escala de 600 ou 750 ACV.
Meça ou dois terminais internos da tomada, entre fase e neutro.
Em uma instalação de 127 V ou 220 V, a leitura deverá ficar próxima da tensão da rede.
Atenção: Nunca utilize a escala de resistência ou continuidade em tomadas energizadas.
5. Como testar uma bateria automotiva
Agora vamos realizar teste de tensão em baterias de 12v. O mesmo teste se aplica a baterias de carro, moto, nobreak etc…
(Este é um teste simples de tensão – para testes precisos são necessários equipamentos apropriados)
Selecione a escala de corrente contínua (CC ou DC).
Uma bateria de 12v em repouso normalmente apresenta:
- aproximadamente 12,6 V: totalmente carregada;
- cerca de 12,4 V: carga parcial;
- abaixo de 12,0 V: precisa ser recarregada ou pode estar com problemas.

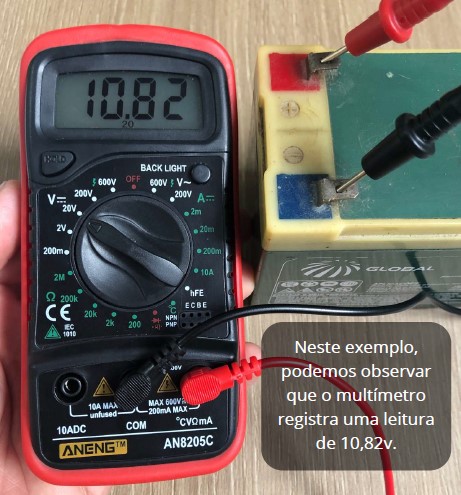

Na imagem acima vemos uma bateria de nobreak em respouso com tensão baixa , o que indica que está descarregada ou tem problemas.
No caso baterias automotivas ou de moto, podemor realizar o teste durante a partida. Neste caso, se a bateria estiver em boas condições, durante a partida, a tensão não deve cair abaixo de 10v.
6. Como testar o alternador do Carro
Com o motor desligado, meça a tensão da bateria.
Depois ligue o motor e faça a medição novamente.
O alternador normalmente deve elevar a tensão para aproximadamente 13,8 V a 14,5 V.
Se a tensão permanecer próxima de 12 V com o motor funcionando, pode haver falha no sistema de carga.
Cuidados importantes
- Nunca utilize a função de continuidade em circuitos energizados.
- Escolha sempre a escala correta antes de iniciar a medição.
- Segure as pontas de prova apenas pela parte isolada.
- Em caso de dúvida, desligue a energia antes de realizar qualquer teste.
Quer Ver na Prática?
Conclusão
Com um simples multímetro é possível diagnosticar diversos problemas elétricos sem desmontar equipamentos ou trocar peças desnecessariamente.
Aprender esses testes básicos economiza tempo, evita gastos e aumenta sua segurança durante pequenos reparos.
Se você está começando na eletrônica ou deseja aprender a utilizar corretamente o multímetro, continue acompanhando nossos conteúdos. Esse é um dos instrumentos mais importantes para qualquer pessoa que queira realizar manutenção elétrica com confiança.
