Inversor com 2 Transistores: Teste Prático Mostra Uma Vantagem Surpreendente
Na internet é muito comum encontrar projetos de inversor simples usando apenas um transistor.
Mas também existem versões usando dois transistores de potência.
A dúvida que fica é:
Usar dois transistores realmente melhora o funcionamento ou é apenas uma complicação desnecessária?
Para descobrir isso na prática, eu fiz alguns testes comparando os dois circuitos. O resultado foi interessante — e em um momento do experimento aconteceu algo que mudou completamente o resultado do projeto.
Neste artigo você vai ver:
Como funciona um inversor simples com 1 transistor
O que acontece ao usar 2 transistores
As medições reais do circuito
Por que o circuito passou a funcionar em corrente alternada de verdade
E no final você pode assistir ao vídeo completo do teste.
Teste 1 – Inversor simples com 1 transistor
No primeiro teste eu utilizei o circuito mais simples possível:
1 transistor TIP3055
transformador com derivação central (12v + 12v 2A para 220v)
resistor de 200 ohms
bobina de disparo para a base
Esse circuito funciona como um oscilador simples, semelhante ao princípio do ladrão de joule, onde uma bobina dispara a base do transistor.
O resultado foi o seguinte:
Medições do circuito
Tensão na lâmpada: cerca de 118 V
Frequência aproximada: 230 Hz
Consumo: cerca de 1,3 A em 11v dc
A lâmpada acendeu com brilho razoável, mas o circuito tem algumas limitações:
o resistor esquenta bastante
a forma de onda não é ideal
o funcionamento não é exatamente uma corrente alternada real
Mesmo assim, considerando a simplicidade do circuito, o resultado já é bem interessante.
Teste 2 – Usando dois transistores no inversor
Depois disso eu resolvi testar algo diferente:
E se usarmos dois transistores de potência?
A ideia foi simples:
cada bobina do transformador controla um transistor
um transistor dispara o outro
o transformador passa a oscilar para os dois lados
Ou seja, em vez de chavear apenas um lado do transformador, o circuito passa a alternar entre os dois lados.

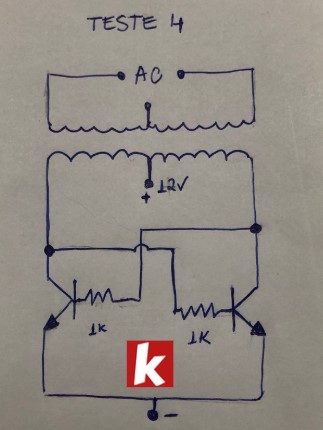

Na prática o circuito ficou assim:
2 transistores TIP3055
cada coletor ligado a um lado da bobina
resistores cruzados entre os transistores
center tap ligado ao positivo da alimentação
Quando liguei o circuito, o resultado inicial foi:
Medições
Tensão: cerca de 83 V
Frequência: entre 45 Hz e 48 Hz
Ou seja:
O circuito estava oscilando, mas ainda não parecia muito eficiente.
Parecia que precisava de algum ajuste.
A descoberta que mudou tudo
Durante os testes eu percebi um detalhe importante.
No primeiro circuito (com 1 transistor), como eu estava pulsando a bobina primária somente para 1 lado, eu estava medindo a saída retificando a tensão, ou seja, transformando a saída em corrente contínua pulsada.
Mas no circuito com dois transistores, a saída do transformador já estava sendo gerada alternando os dois lados da bobina.
Então eu resolvi fazer uma coisa simples:
Medir diretamente a saída do transformador em corrente alternada (AC).
Foi aí que aconteceu a surpresa.
Resultado final do inversor com 2 transistores
Quando conectei a saída para a lâmpada corretamente em AC, o circuito mostrou um desempenho muito melhor.
Medições finais
Tensão de saída: aproximadamente 175 V AC
Frequência: entre 50 Hz e 60 Hz
Consumo: caiu de 15w para aproximadamente 10 W
A lâmpada acendeu com brilho máximo e funcionamento estável.
Ou seja:
O circuito realmente passou a funcionar como um inversor de corrente alternada simples.
Isso acontece porque:
um transistor ativa um lado do transformador
o outro transistor ativa o lado oposto
o transformador alterna os ciclos
Na prática, o circuito passa a gerar uma onda quadrada alternada real.
Por que dois transistores melhoram o circuito?
O principal motivo é que o circuito passa a trabalhar em push-pull.
Isso significa que:
um transistor conduz em um semiciclo
o outro conduz no semiciclo oposto
Com isso:
o transformador trabalha melhor
a saída fica mais estável
a tensão aumenta
Esse tipo de configuração é muito comum em inversores reais, justamente por permitir uma melhor utilização do transformador.
Próximos testes
Esse circuito ainda pode melhorar bastante.
Nos próximos testes a ideia é:
montar o circuito de forma mais organizada
testar diferentes resistores
medir melhor a eficiência
analisar a forma de onda com mais detalhes
Dependendo dos resultados, pode ser possível melhorar ainda mais o desempenho desse inversor simples.
Assista ao vídeo completo do teste
No vídeo você pode acompanhar todo o processo:
os testes com 1 transistor
o circuito com 2 transistores
as medições
e a descoberta que mudou o resultado do projeto.
