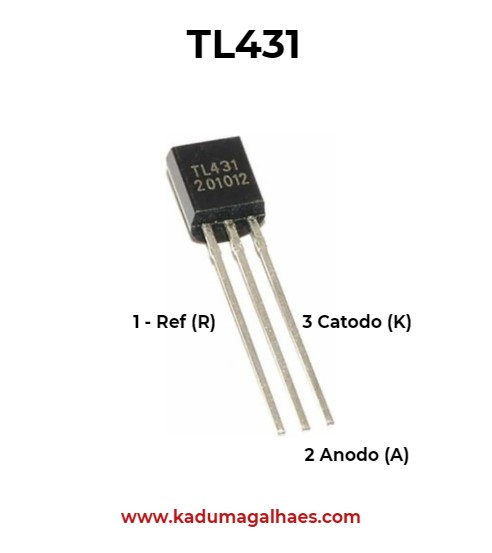

Pinagem do TL431

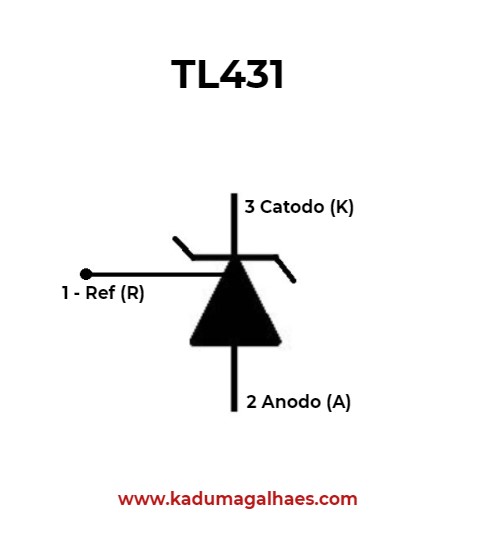

Como o TL431 Funciona
Quando a tensão entre o terminal R (referência) e o anodo atingir mais de 2,5v, o TL431 conduz de catodo para anodo.

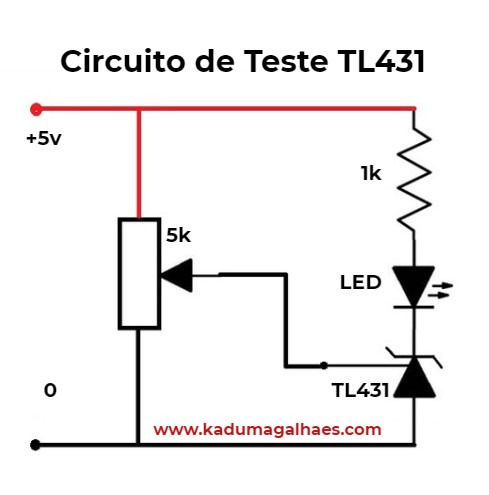

O Circuito do Teste
Ao ajustar o trimpot, regulamos a tensão no terminal 3 que vai para a referência do TL431. Quando a tensão atingir mais de 2,5v, o TL4312 vai conduzir de catodo para anodo e o LED vai acender.
