Inversor Simples com 1 Transistor – Será que funciona? (Teste real)

Será que é possível gerar alta tensão usando apenas um transistor, dois resistores e um transformador comum 12+12V?

Nesse experimento eu testei uma configuração extremamente simples, inspirada no princípio do ladrão de Joule, para tentar gerar 110V a partir de 12V.

O objetivo aqui não é eficiência máxima.
É entender o comportamento do circuito e ver até onde dá para chegar com o mínimo de componentes.

E o resultado foi muito legal.

O Que Foi Testado no Vídeo 1

No primeiro teste utilizamos:

  • 1 resistor de 1K

  • 1 resistor de 330R

  • Transistor TIP355

  • Transformador 12+12V 2A(usando as bobinas de 12V para oscilação)

A oscilação foi gerada usando o próprio enrolamento do transformador, seguindo o mesmo princípio do ladrão de Joule, onde o realimentação da bobina mantém o transistor chaveando automaticamente.

O circuito funcionou.

Mas o desempenho inicial foi modesto:

  • Aproximadamente 40V no secundário (bobina de 220V)

  • Lâmpada piscando levemente

  • Frequência muito alta (na casa dos kHz)

Foi aí que começaram os ajustes.

O Esquema Base (Princípio Tipo Ladrão de Joule)

O circuito usado para gerar a oscilação segue o mesmo princípio do ladrão de Joule, porém utilizando as bobinas 12+12V do transformador como enrolamento de realimentação.

A lógica é simples:

  • Um enrolamento fornece corrente principal

  • O outro fornece realimentação para a base

  • O transistor entra em condução e corta repetidamente

  • Isso gera a oscilação

É um oscilador auto-excitado extremamente simples.

Quer conferir um vídeo para entender melhor como este circuito funciona? Então acesse https://kadumagalhaes.com/como-funciona-oscilador-transistor-ladrao-de-joule/

Teste 2 – Adicionando um Capacitor para Ajustar a Frequência

No segundo teste, foi adicionado apenas:

  • 1 capacitor de 1µF entre base e emissor

Nada mais foi alterado.

Esse pequeno ajuste mudou completamente o comportamento do circuito.

O que aconteceu?

  • A frequência caiu drasticamente

  • A tensão no secundário passou de 60V

  • A lâmpada acendeu de forma mais estável

  • O funcionamento ficou mais consistente

Isso mostra como a frequência influencia diretamente na transferência de energia no transformador.

Frequência Ideal e Comportamento do Transformador

Transformadores convencionais são projetados para trabalhar próximos de 60Hz.

Quando o circuito oscila em frequências muito altas (kHz), a transferência de energia não ocorre de forma ideal.

Ao reduzir a frequência com o capacitor, o transformador passou a responder melhor.

Mas existe um detalhe importante:

Cada transformador possui:

  • Resistência interna diferente

  • Indutância diferente

  • Características magnéticas diferentes

Ou seja:
Pode ser necessário ajustar valores de capacitor ou resistores dependendo do transformador usado.

O Sinal no Osciloscópio – Algo Curioso Aconteceu

Em determinado momento, o formato de onda no osciloscópio começou a mudar.

Ele parecia uma onda quadrada…
Mas com as bordas começando a arredondar.

Quase como se estivesse tentando se aproximar de uma forma senoidal.

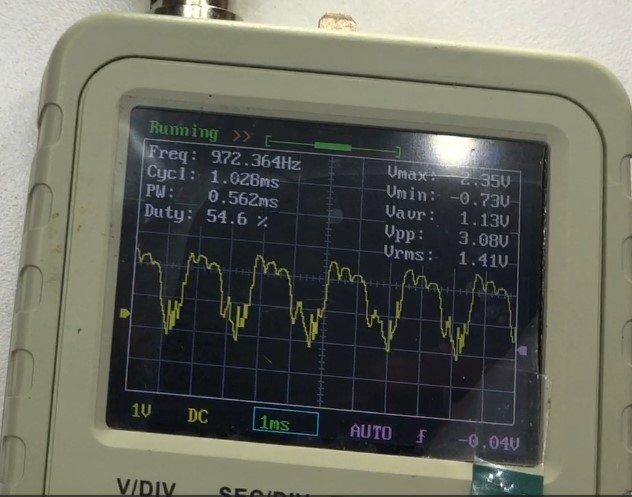

Formato de onda no osciloscópio: entre quadrada e senoidal

Esse comportamento ainda será analisado com mais profundidade nos próximos testes.

Pode estar relacionado à saturação do núcleo, frequência de ressonância ou comportamento dinâmico do conjunto indutivo.

Ainda vamos investigar isso.

Assista ao Vídeo Completo do Experimento

No vídeo você pode ver:

  • Montagem prática

  • Medições reais

  • Teste com lâmpada

  • Osciloscópio mostrando frequência

  • Ajustes realizados

Conclusão – O Projeto Está Evoluindo (e muito)

Esse foi apenas o primeiro estágio do experimento.

Já conseguimos:

  • Gerar mais de 60V com apenas 1 transistor

  • Melhorar estabilidade ajustando frequência

  • Entender melhor o comportamento do transformador

Mas o projeto já evoluiu!

E os próximos testes certamente tiveram resultados ainda mais interessantes.

Para conferir a postagem com os detalhes do inversor AGORA COM 2 TRANSITORES, clique aqui!
