O que é um Oscilador com Transistor?
Um oscilador com transistor é um circuito capaz de gerar um sinal alternado (oscilação) a partir de uma fonte de corrente contínua (DC).
Em vez de usar um circuito integrado, é possível gerar oscilação utilizando apenas:
1 transistor NPN
Resistores
Uma bobina ou transformador
Um dos exemplos mais conhecidos desse tipo de circuito é o Ladrão de Joule.
O que é o Ladrão de Joule?
O ladrão de Joule é um circuito auto-oscilador extremamente simples que permite elevar tensão usando:
Um transistor
Um resistor
Uma bobina bifilar
Ele funciona com base em realimentação positiva, onde uma bobina auxilia no chaveamento do transistor.
Apesar de simples, esse circuito é muito usado para:
Acender LEDs de 2v com pilhas descarregadas (menos de 1 volt)
Elevar tensão ( as vezes conseguimos 10v com uma pilha de 1,5v)
Demonstrar princípios de magnetismo e indução
Como Funciona a Auto-Oscilação?
Quando ligamos a alimentação, acontece o seguinte:
Uma pequena corrente começa a passar pela bobina ligada à base do transistor.
Essa corrente ativa o transistor.
Quando o transistor ativa, ele permite que uma corrente maior circule pela outra bobina (a principal).
Essa bobina principal cria um campo magnético forte no núcleo.
Esse campo magnético induz uma tensão na bobina da base, mas agora com polaridade oposta (que impede a passagem da corrente que alimentava a base)
Essa tensão induzida se opõe à corrente que estava mantendo o transistor ligado.
Como resultado, o sinal da base é anulado e o transistor desliga.
Quando o transistor desliga, o campo magnético da bobina principal colapsa e surge um pico de alta tensão.
Com a corrente de base bloqueada, o transistor desliga,
Volta a circular novamente uma pequena corrente pela base.
O transistor liga outra vez.
E o ciclo recomeça.
Esse processo acontece muito rápido, várias vezes por segundo.
Por isso dizemos que o circuito entra em auto-oscilação: ele liga e desliga sozinho continuamente.
Bobina Bifilar e Realimentação Positiva
No ladrão de Joule clássico, utiliza-se uma bobina bifilar (dois enrolamentos no mesmo núcleo).
Um enrolamento:
Conduz a corrente principal.
O outro:
Realimenta a base do transistor.
Essa realimentação é o que mantém o circuito oscilando sozinho, sem necessidade de circuito integrado ou gerador externo.

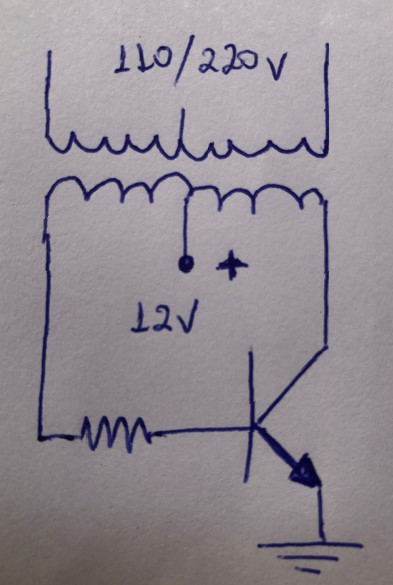

Oscilador com Transformador 12+12
No projeto do inversor que estou trabalhando, utilizei o mesmo princípio do ladrão de Joule, porém adaptado para um transformador 12+12V.
Em vez de usar uma bobina bifilar separada, utilizei:
Um dos enrolamentos de 12V como bobina principal
O outro enrolamento de 12V como realimentação
O comportamento é semelhante:
Um enrolamento liga
O transistor chaveia
desliga a realimentação
o transistor fecha (desliga)
O ciclo se repete
Essa adaptação permite gerar tensão mais alta no secundário do transformador.
Assista à Explicação Rápida em Vídeo
Neste vídeo curto explico visualmente como a oscilação acontece e como uma bobina influencia a outra.
Aplicação Prática: Inversor 12V para 110V
Esse mesmo princípio foi aplicado em um experimento prático para gerar alta tensão usando apenas:
1 transistor
2 resistores
Um transformador 12+12
No teste inicial já foi possível gerar mais de 60V, e o projeto continua evoluindo.
👉 Veja o circuito funcionando na prática nesta postagem aqui: Inversor Simples com 1 Transistor
Lá você encontra:
Vídeo completo
Esquema atualizado
Testes reais
Medições no osciloscópio
Conclusão
O oscilador tipo ladrão de Joule é uma das formas mais simples de entender:
Indução magnética
Realimentação positiva
Chaveamento com transistor
Geração de alta tensão
Mesmo sendo um circuito simples, ele demonstra princípios fundamentais da eletrônica.
E quando aplicado com transformadores, abre caminho para experimentos mais avançados.
