Você já tentou montar um amplificador de áudio simples e… o som saiu baixo ou cheio de chiado?
Nesse projeto, eu montei um amplificador extremamente simples com apenas 2 transistores, testei na prática, fiz ajustes e consegui um resultado funcional — perfeito para quem está começando na eletrônica.
E o melhor: você consegue montar mesmo sem experiência.
Veja o circuito funcionando
O que você vai aprender
- Como montar um amplificador simples de áudio
- Como usar transistores para amplificar sinal
- Como evitar problemas comuns (chiado, baixo volume, falhas)
- Como testar o circuito mesmo sendo iniciante
Lista de Componentes
Capacitores
- C1 – 10µF (entrada de áudio)
- C2 – 100µF (acoplamento entre os transistores)
Resistores
- R1 – 100K
- R2 – 20K
- R3 – 4K7
- R4 – 1K
- R5 – 47K
Transistores
- Q1 e Q2 – BC337
Opcional (recomendado para melhor desempenho):
- TIP31C transistor (para o segundo transistor)
Outros
- Alto-falante 4 ohms
- Fonte de 5V a 10V (usei ~8V com 2 baterias de lítio)
- Fonte de áudio (usei um rádio FM)
Esquema do Circuito
Placa do Circuito (feito à mão)
Esse projeto foi montado em uma placa feita manualmente, justamente para mostrar que qualquer pessoa pode reproduzir.
Como foi feito:

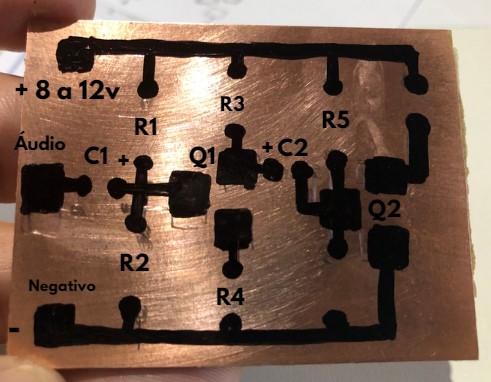

- Desenho com caneta na placa cobreada

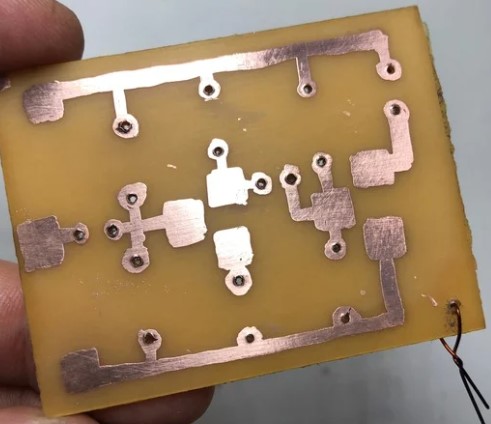

- Corrosão do cobre

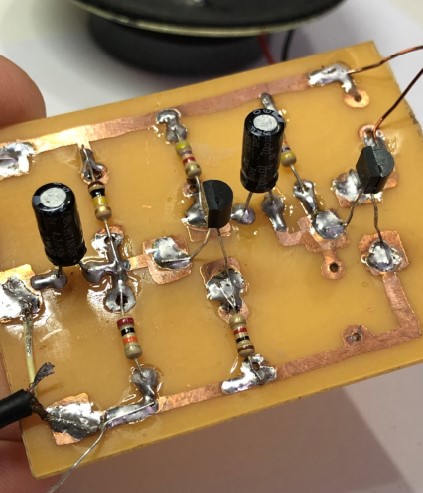

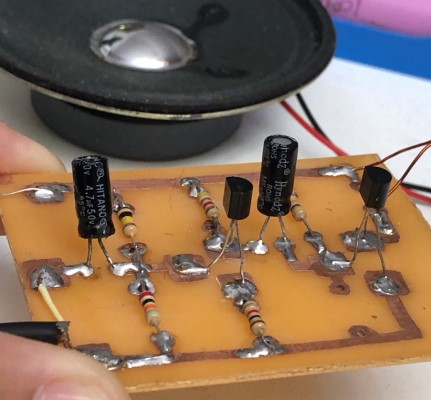

- Componentes soldados por cima (mais fácil de ajustar)
Testes e Resultado
Como ficou o som?
- Volume: baixo, mas funcional
- Qualidade: limpa em volume baixo
- Ao aumentar o volume:
- começa a distorcer
Isso mostra que o circuito funciona, mas ainda pode ser melhorado.
Comportamento dos transistores
Transistor 1:
- estável
- não aquece
Transistor 2:
- aquece um pouco
- suporta funcionamento contínuo
Por isso, usar um transistor mais forte (como o TIP31C transistor) pode melhorar o desempenho.
Como testar se o circuito está funcionando
Teste 1: toque na base
Com a entrada de áudio desligada, encoste o dedo na base do primeiro transistor:
Deve sair um leve chiado no alto-falante
Teste 2: fonte de áudio
⚠️ Atenção:
- Alguns celulares não ativam a saída de áudio automaticamente
- Isso pode fazer parecer que o circuito não funciona
Solução:
- Tente usar a saida de fone de ouvido de outro celular ou algum outro aparelho. Eu usei um rádio FM (funcionou perfeitamente nos testes)
Teste 3: gerador de sinal
Se tiver um multímetro com gerador:
- Use ~400Hz (300 a 800)
- Deve sair um som tipo “apito”
Problemas comuns
- Chiado (principalmente em protoboard)
- Mau contato
- Polaridade errada dos capacitores
- Transistor ligado errado
Por isso, a placa soldada fez muita diferença no resultado.
Possíveis melhorias
Esse é um projeto funcional, mas simples. Dá pra melhorar bastante:
- Aumentar o volume
- Reduzir distorção
- Usar transistor mais forte
- Ajustar melhor a polarização
Em breve posso trazer uma versão melhorada.
Quer ir além?
Esse projeto também pode virar uma aula completa:
Você pode usar um osciloscópio para:
- ver o sinal entrando
- ver o sinal amplificado
- entender onde o circuito melhora ou piora
(posso fazer um guia completo sobre isso — comenta se quiser)
