Você já pensou em montar o seu próprio inversor de onda senoidal de forma simples, sem precisar de circuitos complexos ou componentes caros?
Neste artigo, vou mostrar um projeto didático que considero o inversor senoidal mais fácil do mundo.
Esse tipo de circuito é ideal para quem está começando na eletrônica ou quer entender, na prática, como funciona a conversão de corrente contínua (DC) para corrente alternada (AC) em forma de onda senoidal pura.
🔌 O que é um inversor senoidal?
Um inversor senoidal é um equipamento que transforma a energia de uma bateria (12V, 24V, etc.) em energia alternada semelhante à da tomada da sua casa.
A grande vantagem de uma onda senoidal pura é que ela pode alimentar aparelhos eletrônicos mais sensíveis, como TVs, notebooks, carregadores, ventiladores e lâmpadas, sem os ruídos ou problemas que acontecem com inversores de onda modificada.
⚡ O diferencial deste projeto
O que torna esse projeto especial não é a potência — ele não vai substituir um inversor de 2000W ou 3000W — mas sim:
Simplicidade: circuito mais fácil de montar do que muitos inversores de onda modificada.
Aprendizado: excelente para iniciantes em eletrônica entenderem o conceito de onda senoidal pura.
Baixo custo (se usar sucata): com transformadores reaproveitados, você economiza bastante.
Utilidade real: perfeito para ligar cargas leves como ventiladores (50 a 100W), lâmpadas, roteadores, TVs pequenas e carregadores.
💡 Mas atenção: limitações do projeto
Esse inversor não foi feito para cargas pesadas, como geladeiras, micro-ondas ou bombas d’água.
Com uma entrada de 24V × 10A, a potência real fica em torno de 190W AC. Isso significa que você consegue usar aparelhos de baixo consumo, mas nada que exija pico de partida muito alto.
Se for comprar transformadores novos, o custo pode ficar alto (por volta de R$250 ou mais). Por isso, a melhor opção é reaproveitar materiais reciclados ou de sucata.
🎥 Assista ao vídeo de demonstração
Gravei um vídeo no YouTube mostrando esse projeto em detalhes, explicando o funcionamento e demonstrando o circuito na prática.

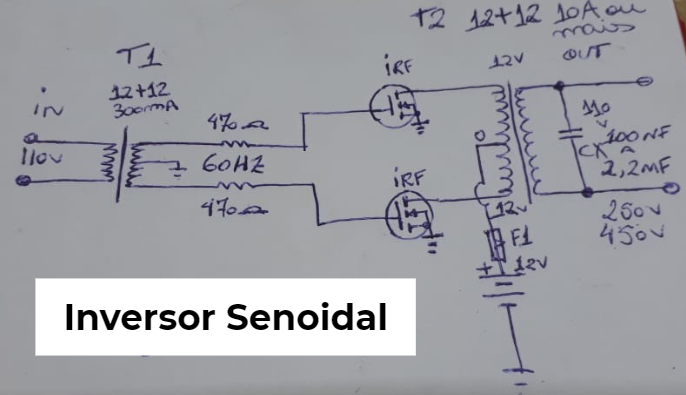

Esquema
Para facilitar, deixei o esquema que nosso amigo Juliotec compartilhou com a gente.
Valeu Júlio!
E aí, o que você achou desse projeto?
Você já montou um inversor parecido ou pretende testar esse esquema? Conta pra mim aqui nos comentários! 👇
E quando você montar o seu, não esquece de passar lá no vídeo do YouTube e comentar como ficou a sua experiência.
