Se você usa baterias de lítio, talvez já tenha ouvido falar que tem gente que usa carregador de celular para carregar. Aguns são totalmente contra dizendo que são perigosas e que exige um carregador apropriado, enquanto outros gostam de tentar coisas mais simples e improvisadas. E você , o que acha?
Eu gravei um vídeo explicando alguns cuidados e algumas possibilidades interessantes para carregar nossas baterias, que já uso a vários anos.
Como Carregar bateria de lítio 3,7v 1S
Esse método é pra carregar baterias em 3,7v, ou seja, 1 única bateria, ou 2 ou mais ligadas em paralelo.
Confira os esquemas
Primeiro teste o carregador de celular com multímetro
Não use fontes que tenham mais de 1A de corrente ou mais de 5v de tensão.
Usando 1 diodo 1n4007 em série, temos uma queda de tensão na alimentação, de 5v para aproximadamente 4,5v, o que proporciona uma boa carga, com certa medida de segurança para sua bateria. (não pode esquecer ligado que pode danificar a célula)
Usando 2 diodos 1n4007 em série, temos uma carga mais lenta. A tensão máxima vai ser de aproximadamente 3,9v, o que não é uma carga 100% completa, porém é totalmente segura para sua bateria, mesmo que esquema ligado.
Uma forma mais profissional e totalmente segura de realizar a carga seria usando o módulo TP4056, que tem controle de tensão e corrente, além de proteção contra descarga da célula.
Veja abaixo como fica o esquema de ligação, que pode ser usado para carregar de 1 a 4 células (somente em paralelo).
Carregador bateria lítio caseiro passo a passo
Carregando baterias de lítio em série
Se precisar carregar baterias em série, vai precisar de uma fonte de alimentação compatível com a tensão total da bateria, e sempre levar em conta que cada bateria nunca deveria ultrapassar os 4,3v durante a carga.
Além disso vai precisar também de um circuito que faça o balanceamento entre as células para evitar sobrecarga, o famoso módulo BMS.
Como Carregar Baterias de Lítio em Série – 2S ou 3S (Sem BMS)
Dependendo do seu caso, dá pra improvisar um carregador para baterias em série. No vídeo abaixo eu explico cada detalhe de como fazer de forma segura.
Esquema de ligação

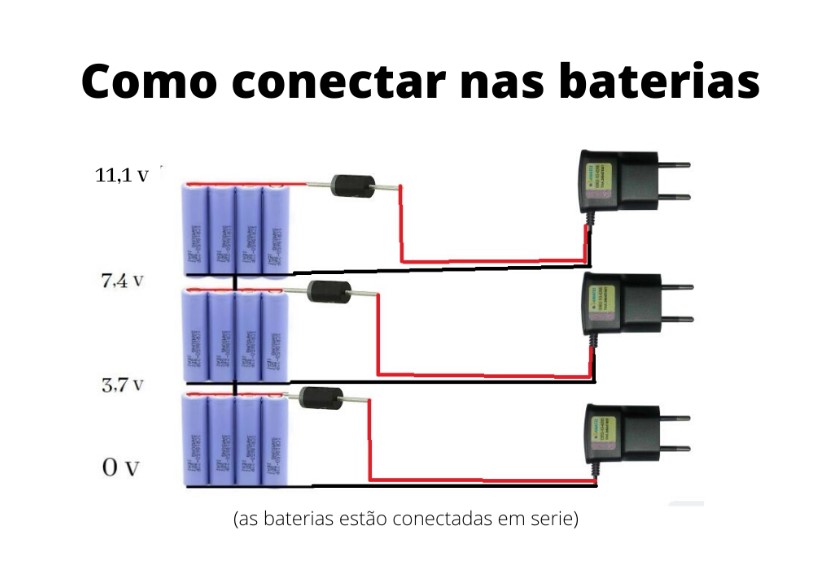

Abaixo temos a imagem da ligação que pode ser usada para carregar baterias de lítio 18650 em série de forma improvisada e segura sem usar o módulo BMS.
O que você precisa saber para montar uma bateria para sua ferramenta
Neste vídeo eu respondo as dúvidas para ajudar os amigos que precisavam montar baterias para parafusadeira e outros equipamentos, como por exemplo como montar uma bateria para parafusadeira 18v.
Depois me conta o que achou.
Forte abraço e até a próxima.
Modulo BMS Caseiro
Aqui temos um circuito simples que pode ser usado para realizar o balanceamento indireto das células de lítio ligadas em série, desde que sejam respeitadas as limitações do projeto.
