Você já ouviu falar em “transformador” e ficou na dúvida sobre o que ele realmente faz?
Os transformadores (também conhecidos como trafos) estão em praticamente todos os aparelhos elétricos que usamos — desde carregadores simples até grandes sistemas de energia.
Neste guia prático, você vai entender o que é um transformador, como ele funciona, e como testar o seu com o multímetro, de um jeito simples e direto.
O que é um transformador
Um transformador é um dispositivo usado para aumentar ou diminuir a tensão da corrente alternada (AC).
Ele não tem partes móveis — seu funcionamento se baseia em campos magnéticos e na indução eletromagnética.
Dentro de um transformador, existem duas bobinas* principais:
Primário: é onde entra a energia elétrica da rede (ex: 110 V ou 220 V).
Secundário: é de onde sai a energia transformada, geralmente com tensão menor (como 12 V, 9 V ou 5 V).
Essas bobinas estão enroladas em um núcleo de ferro, que ajuda o campo magnético a se concentrar e transferir energia de uma bobina para a outra.
(*Bobina é um fio de cobre esmaltado (usa-se esmalte para isolar o fio) enrolado com muitas espiras para transformar a corrente elétrica em campo magnético.)
Como o transformador funciona
Quando uma corrente alternada passa pelo enrolamento primário, ela cria um campo magnético variável.
Esse campo “atravessa” o núcleo e induz uma tensão na bobina secundária.
A relação entre as tensões depende da quantidade de espiras (voltas) em cada bobina.
Chamamos isso de relação de espiras ou turns ratio.
Por exemplo:
Se o primário tem 10 vezes mais espiras que o secundário, a tensão de saída será 10 vezes menor.
Se for o contrário (secundário com mais espiras), a tensão será aumentada.
👉 É por isso que chamamos os transformadores de:
Step-down (rebaixadores) — reduzem a tensão.
Step-up (elevadores) — aumentam a tensão.
Por que o transformador é importante

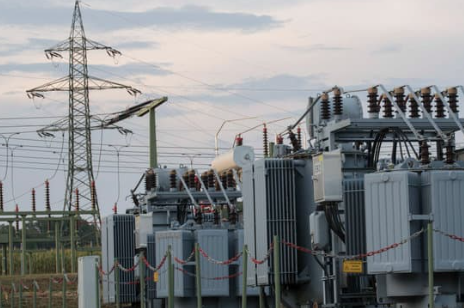

Sem os transformadores, não seria possível transmitir energia elétrica a longas distâncias com eficiência.
Eles permitem que a tensão seja elevada para transmissão (reduzindo perdas) e depois rebaixada para uso doméstico ou eletrônico.
Nos projetos de eletrônica, usamos transformadores principalmente para:
Alimentar fontes lineares e carregadores de bateria.
Isolar o circuito da rede elétrica, aumentando a segurança
Reduzir tensão para circuitos e aparelhos domésticos variados.

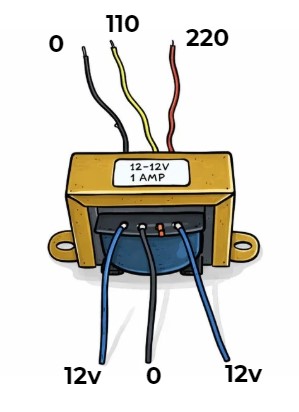

Uma espiada em um transformador padrão
Um transformador costuma ter dois grupos de fios:
O grupo de fios do primário geralmente é o que se liga à tomada (110 V/220 V).
O grupo do secundário é o que fornece a tensão rebaixada (ex: 12 V, 9 V, etc.).
Às vezes, o secundário tem três ou quatro fios, indicando derivações — isso permite diferentes tensões de saída (por exemplo, 12v + 12v).
Como testar um transformador com o multímetro
⚠️ Atenção: faça o teste com o transformador desconectado da tomada.
Identifique os pares de fios
Use o multímetro na escala de resistência (Ω).
Toque as pontas de prova em dois fios de cada grupo até encontrar um par com resistência.
Teste o primário
A resistência do primário (110 V ou 220 V) costuma ser mais alta, algo entre 50 Ω e 200 Ω dependendo do tamanho.
Se o multímetro marcar resistência infinita (sem continuidade), o enrolamento pode estar rompido.
Teste o secundário
A resistência do secundário é baixa, geralmente entre 0,1 Ω e 10 Ω.
Se houver vários fios, teste entre eles — pode haver derivações com diferentes resistências (por exemplo, 6 V + 6 V).
Teste de tensão (opcional e com cuidado)
Ligue o primário na rede (usando isolação e segurança) e meça a tensão no secundário.
Compare com a tensão esperada (ex: 12 V AC).
Um vídeo com testes práticos
💬 Nota do autor: Este foi um dos meus primeiros vídeos sobre transformadores, gravado há quase 10 anos. Apesar da simplicidade, ele ajuda a entender bem o conceito básico. Hoje eu ensino esses e outros projetos com mais profundidade no meu curso de eletrônica para iniciantes.
Conclusão
⚠️ Atenção: faça o teste com o transformador desconectado da tomada.
O transformador é um dos componentes mais importantes e interessantes da eletrônica.
Compreender o seu funcionamento é o primeiro passo para montar fontes de alimentação, carregadores e circuitos seguros.
Nos próximos artigos, vamos aprofundar no tema:
Retificação e filtragem da tensão,
Montagem de fonte,
Carregadores simples com transformador.
Assim, você vai aprendendo passo a passo a aplicar esse conhecimento em seus próprios projetos.
Forte abraço e até a próxima!
