Neste post eu vou mostrar 5 carregadores de baterias caseiros que eu já mostrei no canal e uso nos meus projetos. São modelos diferentes e curiosos, simples e de carga lenta, o que é ótimo para qualquer bateria.
Vou explicar os detalhes e as diferenças de cada um, bem como vídeos de montagem e demonstração.
Observação importante: estes carregadores não possuem controle automático de carga — então você precisa controlar o tempo ou acompanhar a carga para finalizar na hora certa.
Ou então, mas legal que isso seria você adicionar algum circuito de controle caseiro simples conforme os que vou paresentar no final da postagem.

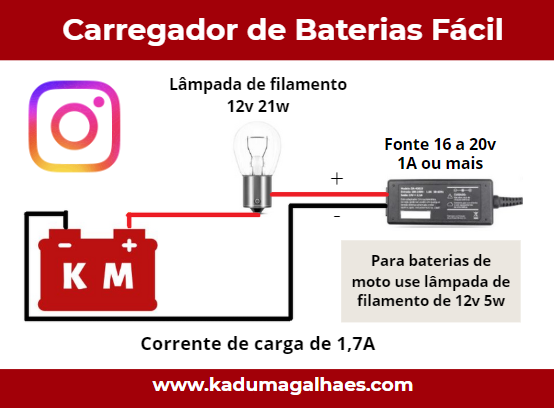

1 - Carregador com Fonte + Lâmpada 12V
Descrição geral: Esse é um dos carregadores caseiros mais simples e populares entre iniciantes. Ele utiliza uma fonte de alimentação comum (como aquelas de notebook de 20v) combinada com uma lâmpada automotiva de 12V para limitar a corrente e proteger a bateria durante o carregamento. É uma solução prática, barata e ideal para quem quer começar a experimentar com eletrônica automotiva.
Materiais necessários:
Fonte de alimentação 17 a 24V (mínimo 2A)
Lâmpada automotiva 12V 21W (ou similar)
Cabos com garras jacaré
Conectores simples (opcional)
Como funciona: A fonte fornece a tensão necessária para carregar a bateria, enquanto a lâmpada atua como um limitador de corrente — evitando sobrecarga e aquecimento excessivo.
Quando a bateria está mais descarregada, a lâmpada acende com mais intensidade, dissipando parte da energia. Conforme a carga aumenta, a corrente diminui e a lâmpada escurece, indicando que o processo está quase completo.
Vantagens:
Montagem extremamente simples e segura
Componentes fáceis de encontrar
Proteção passiva contra sobrecorrente
Ideal para baterias de motos e carros (carga leta)
✅ Aceita um circuito de controle de carga simples!
Limitações:
Tempo de carga mais longo
Sem controle automático de desligamento
Nível de dificuldade: 🟢 Fácil
Na saída das fontes temos baixa tensão (20v) e por isso não existe perigo de choque elétrico com este projeto.
🎥 Assista ao vídeo no YouTube com o passo a passo
2 - Carregador com Capacitor
Como funciona: Basicamente temos um capacitor permanente é usado em série com a rede para controlar a corrente de carga que vai para a bateria, e uma ponte retificadora para transformar a corrente alternada em corrente contínua, que é necessária para carregar a bateria.
A corrente de carga depende do valor do capacitor.
O carregador com capacitor, também chamado de carregador capacitivo também pode ser usado para carga de equalização e para “acordar” ou recuperar baterias sulfatadas (por isso também é chamado de dessulfatador de baterias).
Vantagens
Simplicidade e baixo custo.
Boa para cargas de recuperação/equalização se aplicada corretamente.
Limitações / riscos
Trabalha ligado à rede elétrica e por isso exige seguir as devidas instruções de segurança para evitar choque elétrico.
❌ Não aceita circuitos de controle de carga comuns — requer monitoramento para finalizar a carga.
Nível de dificuldade: 🟡 Média
A montagem é simples mas requer atenção com as intruções e cuidados para evitar choque eletrico.
O Sucesso Deste Projeto
Eu usei este projeto para recuperar dezenas de baterias e mostrei tudo no meu canal.
Os resultados foram tão positivos que tive que providenciar um guia em PDF de uso do dessulfatador capacitivo, e depois um material ainda mais completo, um curso em videoaulas para ensinar tudo que aprendi sobre recuperar baterias.
Para saber mais sobre o carregador com capacitor confira o vídeo abaixo.
3 - Carregador com Trafo de Microondas Ligação Invertida
Este projeto é muito fácil, legal, trabalha perfeitamente bem e já fez muito sucesso no Youtube. Mas é importante prestar atenção ao alerta abaixo!
⚠️ Atenção: Manusear transformador de microondas de forma errada pode ser perigoso e até fatal! Para uma montagem segura e eficiente, siga TODAS AS INSTRUÇÕES DO VÍDEO DE DEMONSTRAÇÃO!
Como funciona:
Usamos um transformador do micro-ondas de 220v de forma invertida: a bobina de alta tensão é ligada na rede elétrica em 220V, e a bobina primária original é usada como saída, produzindo algo em torno de 20 V.
Usando uma retificação de meia onda obtemos com baixa corrente — ideal para carregar baterias de 12 V de moto, ou baterias automotivas com carga bem lenta.
Usando retificação de onda completa podemos aumentar um pouco a corrente, conforme pode observar se conferir a postagem completa sobre o projeto(o link da postagem completa está abaixo do video).
Vantagens
-
Muito fácil – Não precisa modificar o enrolamento original.
-
Não aquece.
-
Podemos usar retificação de meia onda ou onda completa.
-
✅ Aceita um circuito de controle de carga simples.
Limitações / riscos
-
Carga lenta
-
Trabalhar com transformadores e rede exige prática e cuidados — montagem incorreta pode causar falha ou risco elétrico.
Nível de dificuldade: 🟡 Média
A montagem é simples, mas exige atenção e requer cuidados para evitar acidentes e choques elétricos.
Controle de carga
Você pode usar um dos circuito de controle de carga apresentados no canal Eletônica de Briquedo ou de nossa coleção de projetos. ( confira no final da postagem)
Confira a montagem passo a passo e todos os detalhes no vídeo abaixo!
Para uma postagem completa sobre o carregador com trafo de microondas invertido e suas 4 variações, clique aqui!
4 - Carregador com Fontes Associadas em Série
Como funciona: você associa fontes DC em série (por exemplo 12 V + 5 V = 17 V) para obter a tensão necessária para carregar uma bateria 12 V com margem de carga.
A corrente disponível é limitada pela fonte de menor corrente do grupo.
Por exemplo, se você tiver uma fonte de 12v com 2A e outra de 5v com 1A , a corrente de saída vai ser sempre igual a da fonte de menor corrente, que no caso seria 1 A.
Portanto você teria 17v (12+5) por 1A.
Vantagens
Flexível: use fontes reaproveitadas (PC, impressora, adaptadores).
Fácil montagem para testes rápidos.
✅ Aceita um circuito de controle de carga simples.
Nível de dificuldade: 🟢 Fácil
Fontes fornecem baixa tensão e por isso este projeto não oferece risco de choque elétrico.
Confira no vídeo abaixo, como identificar e ligar os terminais para associar fontes em série!
No próximo vídeo eu mostro como é possivel carregar até mesmo uma bateria de 100 amperes ( em carga muito lenta) usando este projeto inclivelmente simples!

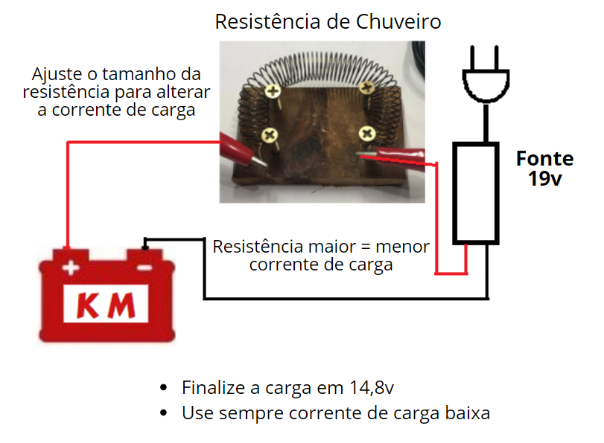

5 - Carregador Ninja com Fonte + Resistência
Como funciona: usa-se uma fonte de notebook ou qulquer outra que tenha entre 19 a 24V, aproximadamente (pode usar fontes associadas em série), e um pedaço de resistência de chuveiro em série como limitador de corrente ajustável.
Cortando/alterando o comprimento/segmento da resistência você altera a resistência e, consequentemente, a corrente de carga.
Vantagens
Muito fácil.
Permite ajuste de corrente.
Componentes acessíveis (fonte usada + resistência).
Monitorando a tensão da carga você pode carregar praticamente qualquer bateria com este truque.
- ✅ Aceita um circuito de controle de carga simples.
Limitações / riscos
A resistência dissipa calor — deve ser fixada/isolada adequadamente.
No vídeo abaixo tem muito mais dicas importantes para você conferir antes de montar este projeto!

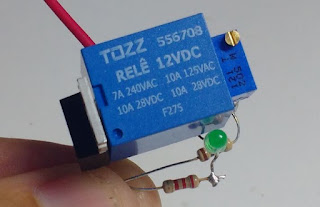

🚀 Circuito de Controle de Carga Caseiro Fácil
Transforme seu projeto num carregador caseiro automático simples!
Você pode adicionar um de nossos circuito de controle artesanal ao seu carregador caseiro para um controle de carga automático simples!
Para conferir a postagem completa sobre um de nossos circuitos de controle de carga simples que você pode adicionar ao seu carregador caseiro, clique no botão abaixo!
