Nesta postagem vamos apresentar o temporizador simplificado. Nosso esquema mostra como pode ser alimentado com 12v para temporizar equipamentos também em 12v, porém, com uma ligeira modificação é possível temporizar aparelhos de 110 ou 220v, desde que sejam tomados os devidos cuidados com isolamento para evitar com choque elétrico.

     Seguindo a configuração apresentada, podemos ter intervalos de tempo desde alguns segundo a até 3 minutos, conforme podemos observar no vídeo de apresentação e montagem do projeto, que está disponível logo abaixo.

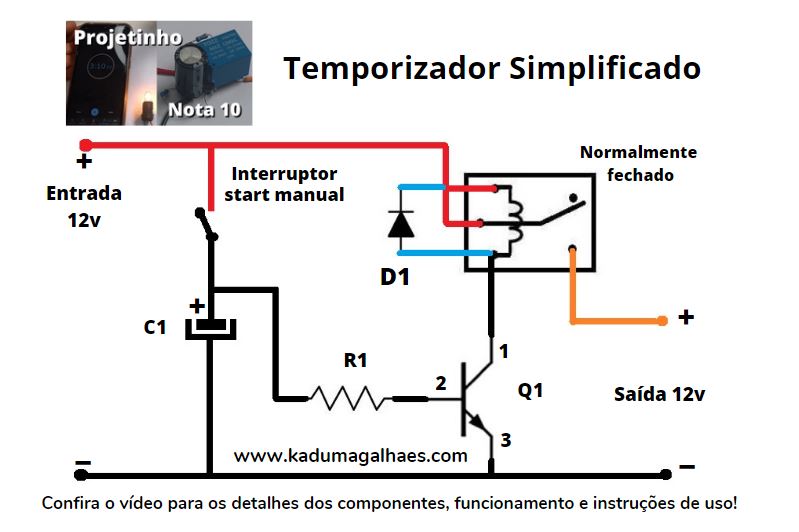

     Após dar um pulso no interruptor, o capacitor C1 (1000uf 16v *) carrega e passa a se descarregar lentamente através do resistor R1 (100k 1/8w*), alimentando a base do transistor. Enquanto tiver corrente suficiente fluindo na base, o transistor mantém o rele armado alimentando a saída de nosso circuito temporizador.

     A tensão de alimentação, o rele e o transistor usados podem interferir no intervalo de tempo de funcionamento do circuito. Para intervalos de tempo próximos aos apresentados no vídeo, siga de perto as configurações apresentadas.

Ajustando o Tempo

     O tempo pode ser alterado modificando os valores do capacitor C1 e do resistor R1. Aumentar o valor da resistência faz o circuito ficar ligado por mais tempo. O mesmo acontece se aumentarmos a capacitância.
