Projetos Mais Recentes do Canal Eletrônica de Brinquedo

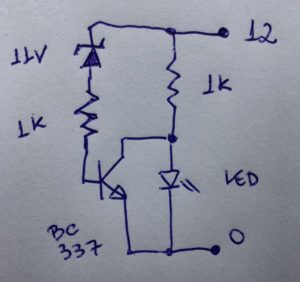

15/9/22 - Monitor de Carga Baixa Simples para Baterias 12v
Este é um projeto simples e eficiente de um circuito que faz o monitoramento da tensão em baterias de 12v.
O LED vai acender quando a bateria entrar em carga baixa, por volta de 12v, indicando que a descarga deve ser interrompida ou que uma carga deve ser iniciada para evitar prejudicar a bateria.
A tensão de sinalização do circuito pode variar de acordo com a configuração de resistores usada.
Confira os detalhes e o funcionamento do circuito no vídeo de apresentação e demonstração do projeto no canal.

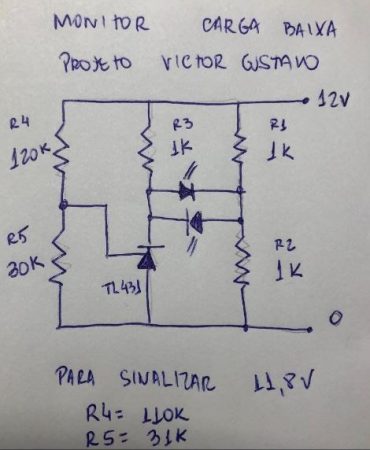

21/9/22 - Monitor de Carga Baixa 12v com 2 LEDs do Victor Gustavo
Nesta versão usamos dois LEDS. O TL431 vai proporcionar uma precisão muito bacana para nosso projeto. O LED verde apaga e o vermelho acende quando a bateria entra em carga baixa, por volta de 12v, ou conforme o ajuste nos valores dos resistores R4 e R5.
Confira o teste de desempenho e os detalhes deste projeto maneiro no vídeo do canal Eletrônica de Brinquedo.

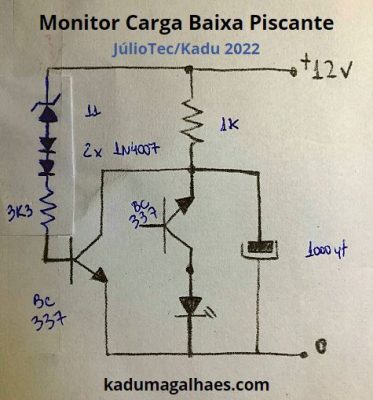

24/9/22 - Monitor de Carga Baixa 12v com Led Piscante
Neste projeto usamos 2 circuitos simples (apresentados anteriormente) trabalhando juntos para conseguir um resultado diferenciado. Quando a tensão da bateria atinge nível baixo o LED começa a piscar indicando que a tensão limite foi alcançada.
A tensão pode ser ajustada modificando o diodo zener. No circuito abaixo, precisei improvisar, usando 2 diodos 1n4007 em série com o zener de 11v para que o LED começasse a piscar por volta de 12,1v.
Confira mais detalhes no vídeo de apresentação e demonstração do projeto no canal Eletrônica de Brinquedo.

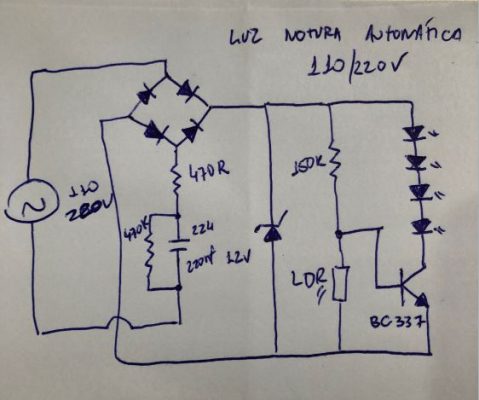

3/10/22 - Luz Noturna Automática 110/220v
4/10/22 - Lâmpada "Mágica" 110/220v
Abaixo temos o esquema elétrico de nosso projeto.

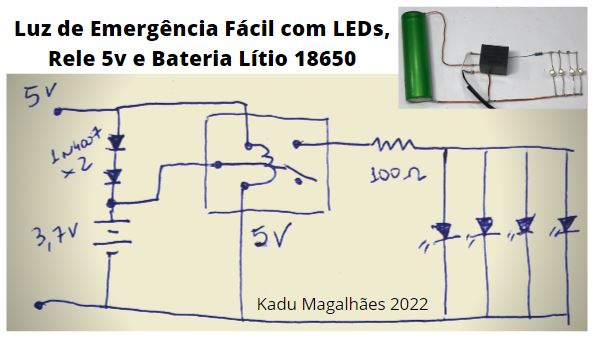

13/10/22 - Luz de Emergência Simplificada
com Rele e Bateria de Lítio 3,7v 18650
Desta vez temos um pequeno projeto de iluminação de emergência bem simples e eficiente, além de muito didático: A fonte de 5v (de carregador de celular) fica conectada permanentemente na sua rede elétrica. Enquanto temos energia na tomada, o rele fica armado mantendo os LEDs apagados ao mesmo tempo que carrega ou mantém carregada a bateria de lítio 18650 de 3,7v, numa tensão segura de aproximadamente 4v (essa tensão é garantida pelos 2 diodos em série com o positivo do carregador de celular, que vão causar uma queda de tensão de aproximadamente 1v em relação a tensão da fonte). Quando acabar a energia elétrica da sua casa, a fonte vai parar de funcionar e não fornecerá mais os 5v que estavam mantendo o rele armado. Agora o rele vai desarmar e vai conectar a bateria de litio nos LEDs através do resistor, mantendo os LEDS acesos até a hora em que a o fornecimento de energia elétrica for restabelecido.
Você pode adicionar mais baterias em paralelo e também pode aumentar muito a iluminação adicionando mais LEDs, LEDS de alto brilho ou mesmo substituindo os LEDs por uma luminária comercial de 3 a 5v.
Esquema Eletrônico

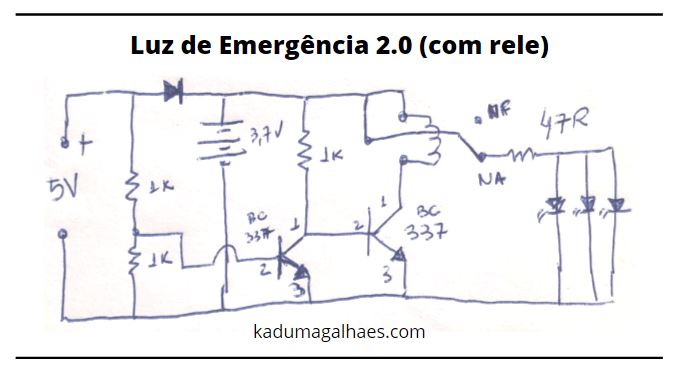

13/10/22 - Luz de Emergência 2.0
(com rele e bateria 3,7v)
Projetando a Atualização da versão 2.0
Na versão simplificada (projeto anterior) o rele permanece o tempo todo armado, consumindo energia da rede elétrica enquanto mantém os LEDs apagados.
Com esta atualização, o sistema apresenta somente um consumo mínimo da rede elétrica (quando a bateria de lítio já estiver carregada) já que o rele permanece desarmado até que acabe a energia da rede elétrica.
Montagem e Teste Final da versão 2.0
Esquema Eletrônico
Projetos Organizados Por Catergoria
Controladores de Carga de Baterias 12v
Circuitos automáticos que fazem algum tipo de controle de carga são muito úteis para conseguirmos não só uma recarga eficiente, mas também para proteger nossas baterias contra sobrecarga.
Abaixo temos alguns circuitos controladores de carga para baterias de 12v que trabalham de formas diferentes. (Estes projetos fazem parte de nossa apostila da coleção de projetos em PDF)
Projeto 7 – Este circuito é um controlador de carga ajustável que vai desconectar o carregador da bateria quando a carga atingir a tensão limite que foi previamente ajustada.
Projeto 9 – Este circuito ajustável vai desconectar o carregador da bateria quando a carga atingir a tensão limite que foi previamente ajustada, mas reinicia a carga novamente após aproximadamente 1 segundo ou conforme a configuração usada.
Projeto 3 – Este é um regulador de tensão com saída estável e precisa ajustada em 13,5v, que pode ser usado como estágio de flutuação para carregadores de baterias de 12v.
Projeto 5 – Este circuito vai desconectar o carregador da bateria quando a carga atingir a tensão limite do circuito, previamente ajustada entre 13,6 a 14,6v, dependendo do diodo zener usado na montagem.
Para saber mais sobre nossa coleção de projetos clique no botão.
Carregadores de Baterias 12v
Postagem em construção…
Carregador de baterias de 8 amperes com trafo de microondas e baixo aquecimento.
Carregador de baterias que permite ajuste de corrente de carga.
Controladores de Carga para Baterias de Lítio 3,7v
Postagem em construção…
Circuito para corte de carga em baterias de lítio de 3,7v. Desconecta a bateria do carregador quando a corrente de carga atinge a tensão limite.
Módulo BMS para baterias de lítio conectadas em série.
Regulador de tensão fixa 4,2v para controle de carga em baterias de lítio de 3,7v.
