Kadu Magalhães
Apostilas em PDF
Projetos de Eletrônica para hobbystas
Uma Coleção Especial
Projetos Para exercitar a sua eletrônica
Se você gosta de brincar com eletrônica, com certeza vai gostar de nossa coleção de projetos!
São projetos aprovados, didáticos e muito úteis, apresentados em todos os detalhes, para você replicar ou adaptar para seus próprios projetos pessoais.
Nossa coleção de projetos de eletrônica é perfeita para te ajudar a exercitar seu conhecimento e para ampliar seu entendimento do fascinante mundo da eletrônica!
Coleção de Projetos do canal Eletrônica de Brinquedo
Já são mais de 160.000 amigos exercitando sua eletrônica com os nossos projetos!
Atualmente nossa coleção já tem 25 projetos de eletrônica para iniciantes, testados e aprovados. No total, são mais de 60 páginas distribuídas em 2 aquivos PDF para você baixar e imprimir.
É menos de R$ 2,00 por projeto.
2 Apostilas em PDF
Nossas apostilas (em arquivo PDF) tem todos os detalhes pra garantir o sucesso de suas montagens. São esquemas, listas de componentes, instruções de montagem e uso, fotos, links para vídeos de apoio com montagem passo a passo muito mais.
Além disso tudo, você ainda pode contar com o Suporte por Whatsapp para tirar dúvidas sobre os projetos.
Nossas apostilas são indicadas para aqueles que já tem uma noção dos princípios básicos da eletrônica. Para quem pretende iniciar do ZERO, temos a opção de curso em vídeo aulas, que você pode conferir logo abaixo.
Para quem vai começar do zero
Para quem pretende começar do zero, ou mesmo relembrar o que aprendeu no passado, temos uma excelente opção: CURSO EM VIDEO AULAS PARA INICIANTES + APOSTILAS pdf VOLUMES 1 E 2
Para saber mais sobre o curso em vídeos, clique no botão!
Conteúdo exclusivo
Controlador de Carga para Baterias 12v de Ajuste Duplo
O circuito controlador de carga de Ajuste Duplo, é sem dúvida, um dos meus melhores projetos. É totalmente automático, finaliza e reinicia a carga da bateria de acordo com o ajuste dos trimpots, e pode ser usado com carregadores de baterias artesanais de até 10A ou painel solar de até 150w.
Este projeto está disponível SOMENTE EM NOSSO PDF (não será publicado no youtube).
Confira no vídeo ao lado, o funcionamento estável e preciso de nosso circuito!
Oferta Especial
AS 2 Apostilas + Kit de placas para Hobbistas
Nesta oferta especial, você compra as 2 apostilas + um kit de placas para você montar nossos melhores projetos.
Conteúdo desta oferta:
- 2 Apostilas em PDF com uma coleção de 25 projetos fáceis, apresentados em detalhes em mais de 60 páginas para baixar e imprimir,
- 10 placas de circuito impresso personalizadas, para a montagem de 8 projetos de nossa coleção,
- vídeos de montagem e demonstração de funcionamento dos 8 projetos.
Clique no botão abaixo e visite a loja virtual para saber mais sobre o kit ou para simular o frete.
Se quiser saber mais, ou conhecer nossos outros os kits, CLIQUE AQUI!
Apostila Volume 1
Índice de Projetos
1 – Circuito Fim de Carga 12v Simplificado
2 – Indicador de Nível de Carga 12v
3 – Circuito Flutuante Básico 13,5v
4 – Circuito Fim de Carga para Dessulfatador Capacitivo
5 – Circuito Fim de Carga 12v com Tiristor
6 – Circuito Proteção contra Baixa Tensão
7 – Fim de Carga 12v Ajustável JulioTec
8 – Módulo de Proteção e Balanceamento para células de lítio 3,7v – BMS
9 – Fim de Carga 12v com AUTO RESET
10 – Regulador de Tensão Variável com TL431
11 – Controlador de Carga 12V Solar com AJUSTE DUPLO (máx. painel 150w)
12 – Temporizador Simples/Auto Reset
13 – Luz Noturna Autom. 3,7v com LED
14 – Controlador de Carga para Baterias de Lítio 3,7v
15 – Temporizador 2.0 – 2 Horas ou mais
Apostila Volume 2
Índice de Projetos
Projeto 16 – Anti Furto Bateria Caminhão
Projeto 17 – Pisca Pisca Mágico
Projeto 18 – Monitor de Carga Baixa
18.1- Monitor Carga Baixa 12v Piscante
Projeto 19 – Luz Noturna Autom 110/220v com LEDs
Projeto 20 – Luz de Emergência Fácil com Rele.
Projeto 21 – Luz de Emergência 2.0 com Rele
Projeto 22 – Luz de Emergência com 1 Transistor
Projeto 23 – Carregador de Baterias Universal 3,7 a 18v

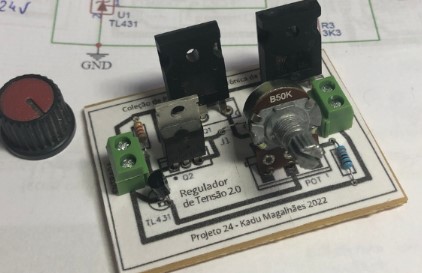

Projeto 24 – Regulador de Tensão 2.0
Coleção Completa
Apostila Volume 1 + 2 (projetos 1 a 24)
Volume 1 + Volume 2
Compre a coleção completa (as 2 apostilas juntas) nesta oferta especial.
Os 24 projetos organizados em duas apostilas PDF para baixar e imprimir, totalizando mais de 65 páginas.
Opção Para Iniciantes
Curso em Vídeo + Apostilas Volume 1 e 2
Curso para Iniciantes
Se você for começar do ZERO, é mais indicado comprar as apostilas da coleção de projetos juntamente com as vídeo aulas. Este curso é indicado para aqueles que pretendem iniciar seu hobby na eletrônica montando projetos didáticos, fáceis e úteis.
No curso temos 30 vídeo aulas com noções básicas de eletrônica + 2 apostilas com a coleção completa de nossos projetos + arquivos PDF de apoio + 30 vídeos de instruções adicionais, análise dos circuitos e montagem dos projetos no passo a passo.
Os alunos do curso tem direito a suporte por Whatsapp para garantir o aprendizado e o sucesso nas montagens.
Índice dos Projetos Apostila Volume 1
Projeto 1 – Circuito finalizador de carga SIMPLIFICADO
Circuito muito simples que pode ser usado para finalizar a carga de baterias 12v. Pode ser usado com carregadores de baterias artesanais de até 10A.
Componentes usados: rele 24v 5 pinos e diodo.
Projeto 2 – Indicador de nível de carga/fim de carga baterias 12v
Circuito simples de função dupla, indicador de nível de carga e indicador de fim de carga para baterias de 12v. Quando a bateria está em repouso ou uso, o led verde indica se a bateria ainda tem carga. Durante a recarga os leds vermelho e azul se acendem indicando que a bateria já está parcialmente ou totalmente carregada.
Componentes usados: diodo zener, resistor e LEDs.
Projeto 3 – Circuito Flutuante Básico 13,5v (regulador de tensão fixo e ajustável)
Circuito regulador de tensão que pode ser usado como estágio de carga de flutuação para baterias de 12v, mantendo a bateria carregada na tensão de 13,5v. Ao drenar energia da bateria, o circuito começa a recarga imediatamente até que a bateria volte aos 13,5v.
Componentes usados no projeto: Mosfet, resistores, TL431 e capacitor (e potenciômetro para a versão ajustável).
Projeto 4 – Circuito fim de carga para o Dessulfatador Capacitivo
Embora este circuito tenha desenvolvido especialmente para ser finalizar a carga do Dessulfatador Capacitivo durante a carga de baterias de 12v, também pode ser usado com carregadores de baterias artesanais comuns, para corrente de carga máxima de 10A.
Componentes usados no projeto: Tiristor, rele, diodos, resistores e LED.
Projeto 5- Circuito fim de carga 14,6v com Tiristor (KTZ21)
Circuito que finaliza a carga de baterias de 12v na tensão fixa de 14,6v. Pode ser usado com carregadores artesanais comuns de até 10A.
Componentes usados no projeto: Tiristor, rele, diodo zener, diodos, resistores e LEDs.
Projeto 6- Circuito de proteção contra baixa voltagem para baterias de 12v (proteção contra descarga profunda)
Este circuito é usado para controlar a descarga de baterias de 12v, interrompendo a descarga quando a tensão da bateria atinge o valor mínimo previamente ajustado, que poderá ser entre 10,5 a 11,8v.
Componentes usados no projeto: Rele, transistor, diodo, resistores, potenciômetro (ou trimpot) e LED.
Projeto 7 – Circuito fim de carga Ajustável
Circuito controlador de carga para baterias de 12v que permite ajustar o fim da carga de acordo com a tensão desejada (pode variar entre 13,8 e 15,5v aproximadamente). Pode ser usado com carregadores artesanais comuns de até 10A.
Componentes usados na montagem: Rele, transistor, potenciômetro (ou trimpot) diodos, resistores e LED.
Projeto 8 – Circuito de proteção para células de lítio – Módulo para BMS
Este circuito trabalha para impedir que a célula de lítio 3,7v 18650 (ou células em paralelo) carregue além do limite previamente configurado (entre 4 a 4,2v). É especialmente indicado para ajudar no balanceamento de baterias de lítio conectadas em série (2S, 3S etc…).
Componentes usados na montagem: Transistor PNP, resistores, diodos, TL431 e LED.

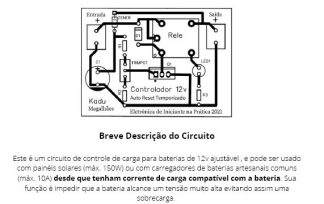

Projeto 9 – Circuito fim de carga Ajustável com Auto Reset
Este é um circuito controlador de carga para baterias de 12v melhorado. Nos modelos anteriores o circuitos encerravam a carga definitivamente, e para reiniciar a carga, precisavam ser resetados. Nesta nova versão o circuito AUTO RESET, o circuito corta a carga quando a tensão atinge o valor previamente ajustado (13,8 a 15,5v), mas reinicia automaticamente a carga após aproximadamente 1 segundo, ou de acordo com a configuração usada na montagem. Isso faz deste circuito simples, um controlador de carga totalmente automático que pode ser usado com carregadores artesanais ou mesmo com um pequeno sistema solar. Eu usei esta versão do circuito por um bom tempo como um controlador de carga solar com painel de até 150w.
Este projeto contém o layout para confeção manual da placa de circuito.
Componentes usados na montagem: Rele, transistor NPN, resistores, trimpot, diodos, capacitor e LED.
Projeto 10 – Regulador de tensão variável com TL431
Circuito regulador de tensão ajustável simples que apresenta um funcionamento muito interessante, pois permite um bom ajuste com uma estabilidade razoável na saída.
Componentes usados na montagem: Mosfet, TL431, resistores e potenciômetro.
Projeto 11 – Controlador de carga 12V com AJUSTE DUPLO
Este circuito certamente é um dos melhores de nossa coleção, já que corta a carga conforme a tensão ajustada no trimpot 1, e depois reinicia a carga automaticamente quando a tensão da bateria atinge o valor previamente ajustado no trimpot 2.
Este projeto contem o layout para confecção manual da placa do circuito.
Componentes usados na montagem: Rele, transistores NPN, resistores, trimpots, diodos e LED.

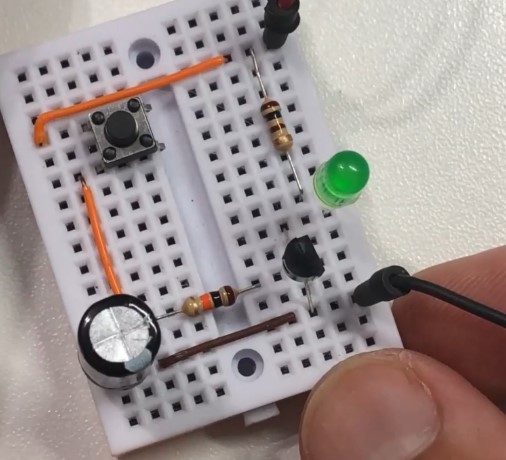

Projeto 12 – Temporizador Simples com Rele e Auto Reset
Nosso projeto pode trabalhar com o início da contagem de tempo feito de forma manual, através de um interruptor de toque (push buttom), ou pode funcionar no modo AUTO RESET, reiniciando automaticamente a contagem de tempo ao final de cada ciclo.
Componentes usados na montagem: Rele, transistor, resistores, diodo e capacitor.

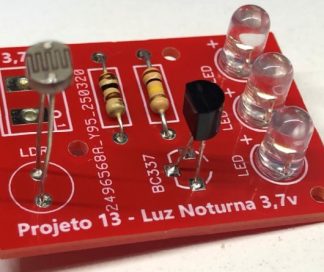

Projeto 13 – Luz Noturna Automática 3,7v com Led
Neste projeto usamos um sensor LDR para detectar a luminosidade do ambiente. A medida que for escurecendo, o circuito automaticamente vai acendendo o led. Quando houver mais luminosidade no ambiente o led vai se apagando.
Componentes usados na montagem: Sensor LDR, transistor, resistores e LED.
Projeto 14 – Controlador de Carga para Baterias de Lítio 3,7v
Este é um circuito regulador de tensão com saída ajustada para aproximadamente 4,2v.
Pode ser usado para fazer o controle de carga de baterias de litio de 3,7v, como as baterias de celular ou as células 18650.
Componentes usados na montagem: Transistor, TL431, resistores, diodos e LED.
Projeto 15 – Temporizador 2.0 – 2 Horas ou mais
Este é um circuito temporizador simples, de início manual, que pode ter duração de algumas horas. Deve ser alimentado com 12v, mas a saída pode controlar o tempo de equipamentos de 12v ou 110/220v.
Componentes usados na montagem: Rele, transistores, diodo, resistor e capacitor.
Veja só o que nossos amigos acham de nossa coleção de projetos!
Vantagens
Todos os projetos da coleção totalmente corrigidos e atualizados – As atualizações de todos os projetos não estão disponíveis no youtube, mas somente em nosso PDF.
Links para vídeo de montagem passo a passo – Os projetos incluem um link para vídeos de montagem passo a passo, apresentação demonstração e teste dos circuitos.
Suporte por Whatsapp – Ao comprar a coleção você tem direito a suporte para tirar suas dúvidas por e-mail ou Whatsapp, garantindo assim o funcionamento correto de seus projetos.
Projetos Didáticos, Fáceis e Úteis – Com estes projetos simplificados, você vai se familiarizar com o uso e funcionamento de diferentes componentes eletrônicos básicos como reles, transitores, diodos, sensor LDR, TL431, resistores e potenciômetros etc…
Você recebe o acesso aos arquivos por e-mail – Assim que o pagamento é concretizado você recebe um e-mail com link para cadastrar sua senha e obter acesso para baixar o PDF em seu celular, tablet ou computador.
Além das Apostilas Principais Você Também Recebe Alguns Bônus!
Bônus 1 – Arquivo PDF Iniciando na Energia Solar
Apostila básica iniciante com dicas, desenhos, esquemas, tabelas, instruções e fotos para aqueles pre pretendem fazer seus primeiros experimentos com pequenos painéis solares.
Bônus 2 – Arquivo PDF do projeto Magnetron Brisa
Pequeno arquivo PDF do projeto Magnetron Brisa, um ventilador artesanal portátil alimentado por células de lítio 3,7v.
O arquivo contém o esquema do circuito eletrônico, fotos, configurações básicas e link para um vídeo de apresentação detalhada do projeto.
Os detalhes dos melhores projetos do canal Eletrônica de Brinquedo na palma da sua mão
É menos de R$ 2 por cada projeto!
Se precisar de ajuda ou tiver alguma dúvida, entre em contato direto
com o Kadu neste numero Whatsapp abaixo.
Gostaria de receber a versão de demonstração de nossa apostila gratuitamente em seu e-mail?
Nossos Projetos num Curso em Vídeo Aulas
Se você preferir, pode comprar as 2 apostilas da coleção de projetos juntamente com as vídeo aulas: Atualmente são 60 vídeos no total, sendo 30 vídeos com noções básicas de eletrônica + 15 vídeos de montagem passo a passo (somente dos projetos da coleção volume 1) + vídeos adicionais de instruções, estudo e análise dos circuitos, + curso bônus para aprender a fazer simulação de circuitos online para praticar mesmo sem componentes ou ferramentas e muito mais!
Para comprar agora as 2 apostilas em PDF com 24 projetos + as 60 vídeo aulas + bônus, ou para saber mais sobre o curso clique no botão abaixo!
Apostila PDF Completa + Kit de placas 8 Projetos
Indicação
Este material é indicado para hobbystas , ou seja, aquele que já tem alguma experiência em montar projetos.
Conteúdo desta oferta:
- 2 Apostilas em PDF com uma coleção de 25 projetos fáceis, apresentados em detalhes em mais de 60 páginas para baixar e imprimir,
- 10 placas de circuito impresso personalizadas, para a montagem de 8 projetos de nossa coleção,
- vídeos de montagem e demonstração de funcionamento dos 8 projetos.
Para saber mais sobre o kit ou para simular o frete, visite a loja virtual clicando no botão abaixo!
