Esse projeto é uma verdadeira aula de eletrônica prática!

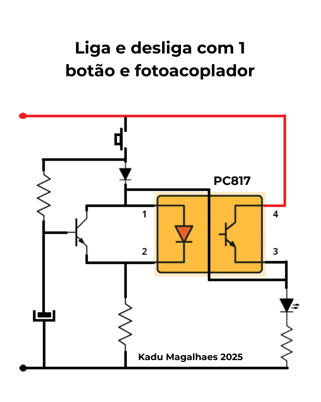

A ideia aqui é montar um circuito Liga e Desliga usando um fotoacoplador e apenas um único botão. Mas pra isso funcionar do jeito certo, a gente teve que usar uma solução genial: um circuito temporizador trabalhando junto com o fotoacoplador para controlar tudo com precisão.
No vídeo, você vai ver passo a passo como esse sistema funciona:
🔹 Primeiro, como ativar um fotoacoplador com um botão simples
🔹 Depois, como realimentar o circuito para manter o fotoacoplador armado
🔹 E por fim, como o temporizador entra em ação para diferenciar o tempo de cada toque no botão
O que este circuito faz?
✔️ Um pulso curto liga o circuito (trava e mantém ligado)
✔️ Um pulso longo desliga (desarma o sistema)
Mesmo sendo um circuito simples, esse princípio pode ser usado em aplicações reais. No vídeo, a gente está acendendo um LED, mas esse mesmo projeto pode ser adaptado para armar relés, ligar lâmpadas, acionar motores e muito mais. Tudo com segurança, isolamento e controle preciso.
📺 Confira os esquemas e todos os detalhes no vídeo abaixo!
No vídeo você vai ver:
✅ O esquema explicadinho passo a passo
✅ Como o circuito funciona na prática
✅ E os testes feitos em bancada
Baixe os esquemas gratuitamente
📩 Quer receber os esquemas completos com todos os componentes para você realizar seus testes?
É só clicar no link abaixo. Não precisa se preocupar com vírus ou coisa do tipo, pois fui eu mesmo quem criou este arquivo especialmente para compartilhar com meus inscritos e seguidores.
👉 Clique aqui para baixar o esquema completo
Ah, depois que você montar, não esquece de vir me contar como foi, beleza?
