Você já ficou na mão por causa de uma bateria descarregada e não tinha um carregador por perto?
A boa notícia é que existe uma solução prática, barata e que você mesmo pode montar em casa. Neste artigo vou te mostrar como fazer um carregador de bateria caseiro com lâmpada 12 volts e fonte de notebook, usando materiais fáceis de encontrar e sem precisar de conhecimento avançado em eletrônica.
E o melhor: Este carregador de baterias lento não oferece nenhum risco de choque elétrico, como costuma acontecer com os carregadores caseiros que usam lâmpadas 110/220v.
Esse tipo de carregador funciona muito bem para baterias automotivas ou moto e pode ser montado em poucos minutos. Além disso, você ainda pode melhorar o projeto e transformá-lo em um carregador automático simples, usando um circuito controlador de carga (vou deixar o link dos projetos no final do artigo).
Se você gosta de aprender coisas novas, economizar dinheiro e ainda ter autonomia para resolver problemas do dia a dia, esse tutorial é para você.
O que você precisa para montar um carregador simples em casa:

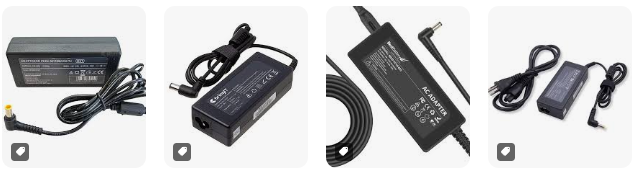

- Fonte de notebook usada, ou qualquer outra com tensão entre 17 a 24v e corrente de 1 ampere ou mais,

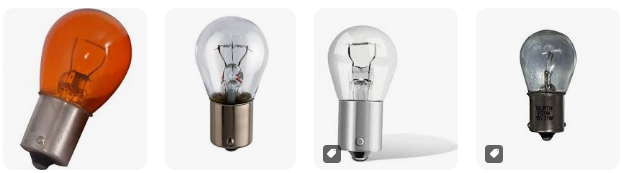

- Lâmpada automotiva 12v 21w comum – Qualquer lâmpada de filamento como as de pisca , setá ou ré.
A corrente de carga
Este carregador de bateria caseiro vai fornecer em torno de 1,7A, que é a corrente de consumo da lâmpada.
Esta corrente de carga é suficiente para uma carga lenta em baterias automotivas, e embora seja um pouco forte para baterias de moto pequenas, ainda assim vai funcionar perfeitamente bem para uma emergência.
Mas se preferir, pode ajustar um pouco a corrente substituindo a lâmpada.
- Para baterias de moto, fica ainda melhor se usar lâmpadas de 12 volts mais fracas (5 a 10w).
- Para acelerar a carga, uma lâmpada de 30w pode ser usada, desde que a fonte suporte até 3A.
A lâmpada de 12v 21w deve ser colocada em série com a bateria que vai ser carregada, conforme podemos observar no esquema abaixo.

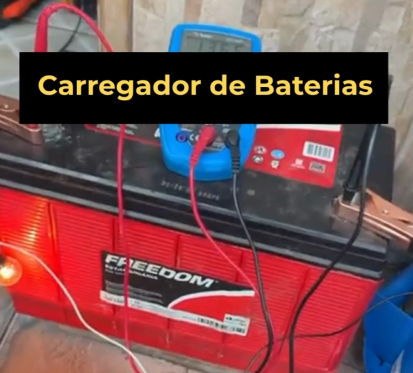

Como usar o carregador de baterias caseiro
- Conecte primeiro os cabos na bateria.
- Depois ligue a fonte de notebook na tomada.

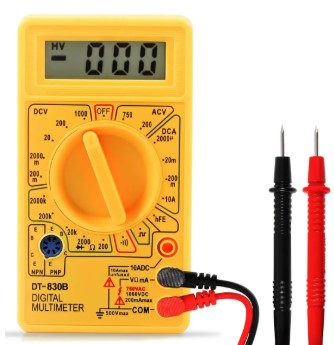

- Deixe carregando por cerca de 4 horas ou utilize um voltímetro para acompanhar a tensão durante o processo.
Quando a bateria atingir entre 14,8 e 15,3v, desligue o carregador caseiro e finalize a carga.
Assista ao vídeo abaixo para entender melhor cada detalhe do processo.
Atenção com o aquecimento da lâmpada
Apenas tome cuidado com a lâmpada, evitando queimaduras ou acidentes. Lembre-se: a lâmpada aquece bastante e pode até derreter o plástico da bateria se encostar nela por muito tempo.
Uma sugestão para um projeto mais definitivo seria para usar um suporte ou soquete adequado para a lâmpada.
Como transformar seu projeto num carregador automático simples
Quer deixar esse projeto ainda mais prático? Você pode usar este carregador de baterias com fonte de notebook junto com um circuito controlador de carga simples e deixar o seu projeto muito mais legal!
Confira o Projeto 7 – Controlador de Carga Simples (projeto gratuito) trabalhando junto com o carregador de baterias com fonte de notebook + lâmpada no vídeo abaixo! (VOCÊ VAI QUERER MONTAR!)
Vídeo de Montagem Passo a Passo
No vídeo abaixo, temos a montagem passo a passo do projeto 7 para você acompanhar cada detalhe na hora de montar o seu.
Quer baixar um arquivo PDF gratuito com o projeto 7 completo?
Clique no botão abaixo para se cadastrar e receba a versão de demonstração de nossa apostila de projetos de eletrônica direto em seu email.
Uma Versão Mais Avançada do Circuito
Se você quiser ir ainda mais longe, depois você ainda pode usar um circuito de controle mais avançado da nossa coleção de projetos, pra deixar seu projeto muito ninja!
Dá só uma olhada no funcionamento do projeto 11 – Controlador de Carga de Ajuste Duplo, no video abaixo!
O projeto 11 – Controlador de Carga de Ajuste Duplo está disponível exclusivamente em nossa apostila da coleção de projetos ou no curso em videoaulas.
Para ter acesso aos projetos exclusivos de nossa coleção acesse https://kadumagalhaes.com/oferta-colecao/
Você já fez uma CARGA DE EQUALIZAÇÃO na sua bateria?
Você sabia que a carga de equalização pode fazer as suas baterias durarem muito mais tempo?
A boa notícia é que você também pode usar o CARREGADOR DE BATERIAS COM FONTE DE NOTEBOOK para fazer a carga de equalização em baterias automotivas.
👉 Se quiser conferir uma postagem detalhada pra aprender por que e como fazer a carga de equalização, clique no botão abaixo!
